Bateriový odpínač pro 1 baterii a 1 měnič včetně odpojovače

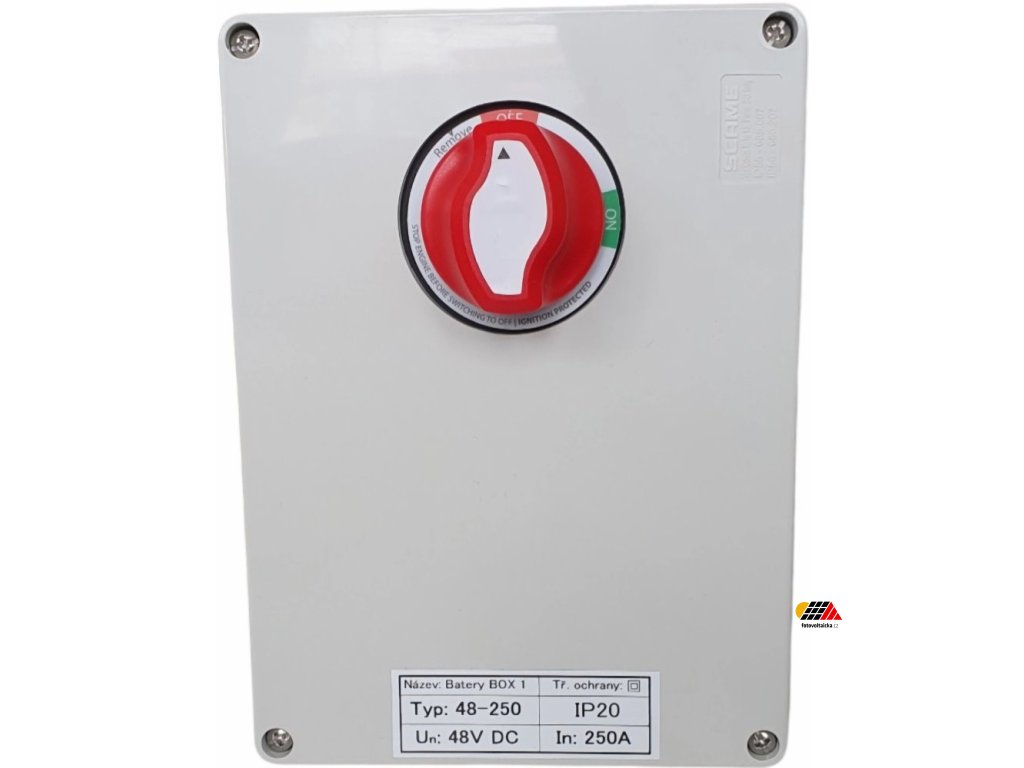

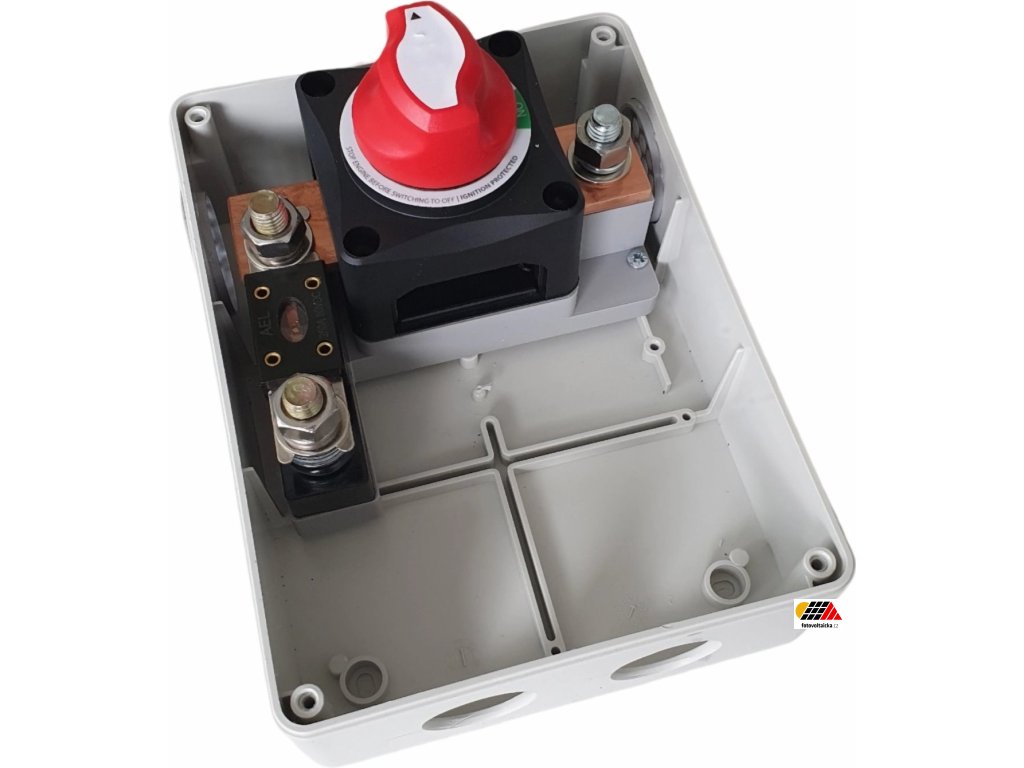

Bateriový box slouží pro bezpečné připojení věžového bateriového uložiště (battery stacku) a 1 měniče v napěťové hladině 48 V DC. Box je vybaven pojistkou 250 A pro připojení plusového vodiče (minimálně o průřezu 70 mm2) battery stacku. Výstup je osazen odpojovačem. Box je dobře připraven na instalaci přívodního i odchozího kabelu díky dvojici otvorů o průměru 40 mm na spodní straně.

Nevypínejte a nezapínejte pod zátěží. Při přerušení pod zátěží dojde k opálení kontaktů a následně poškození zařízení, na které se nevztahuje záruka. Při nesprávném zacházení hrozí vznik přechodového odporu a následně požáru.

Montáž a připojení

• Na zařízení pracujte vždy bez napětí. Montáž zařízení smí provádět pouze osoba s příslušným oprávněním.
• Zařízení je určeno pro použití v interiéru při teplotách +5 až +25 °C a vlhkosti do 95 % nekondenzující. Neumisťujte nad zdroje tepla, například měniče.
• Zařízení je určeno pro montáž na nehořlavý povrch ve vertikální poloze tak, aby vývody kabelů směřovaly dolů. Tuto pozici je nutno dodržet z důvodu správné přirozené ventilace zařízení.
• Nezakrývejte ventilační otvory, ani otvory pro kabely.
• Kabely montujte a připevňujte tak, aby nevznikal na šrouby tah větší než 3 N.
• Vodiče se připojují pomocí kabelového oka s otvorem 10 mm.
• Užívejte správné průřezy vodičů pro jednotlivé větve, nebo osaďte pojistky s nižší adekvátní hodnotou. Typ pojistky ANL.
• Bateriovou větev (vlevo od vypínače, 200 A) průřezem minimálně 70 mm².
• Invertorovou větev (vpravo od vypínače, 200 A) průřezem minimálně 70 mm².
• Dotahovací moment připojovacích šroubů je 12 Nm.

Klíčové parametry

• Rozměry: 147 x 197 x 80 mm
• Provozní napětí: 48 V
• Trvalý proud zařízením: 140 A
• Krátkodobý proud: 200 A (max 5 min)
• Špičkový proud: 250 A (15 s)
• Krytí IP20
