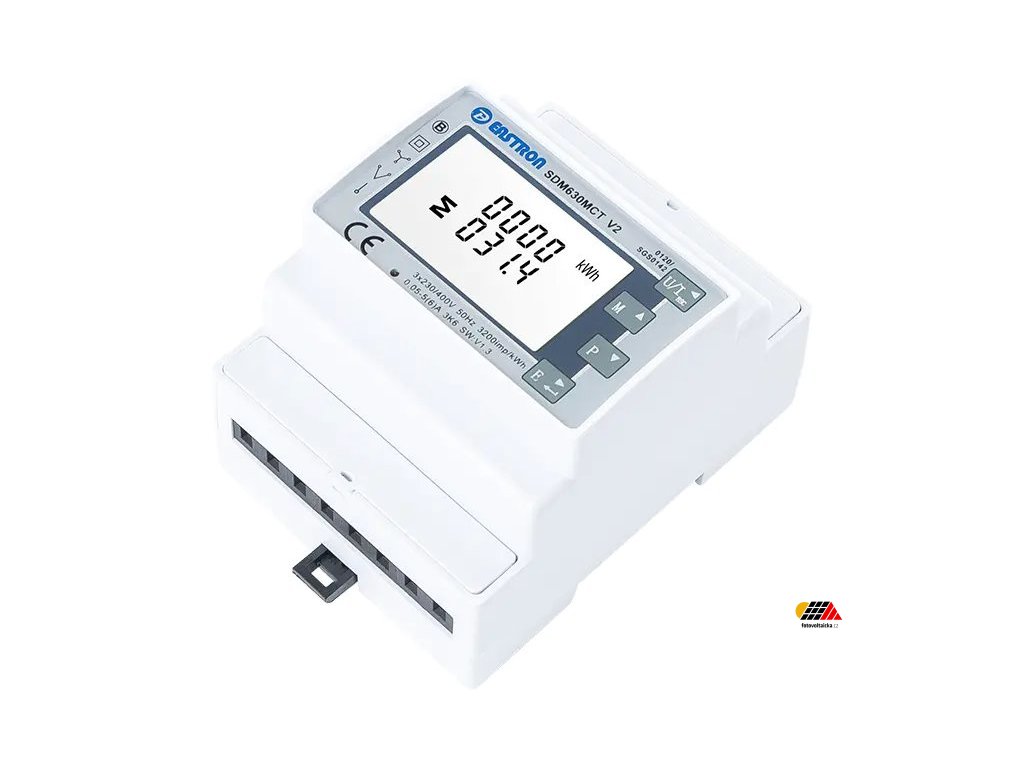

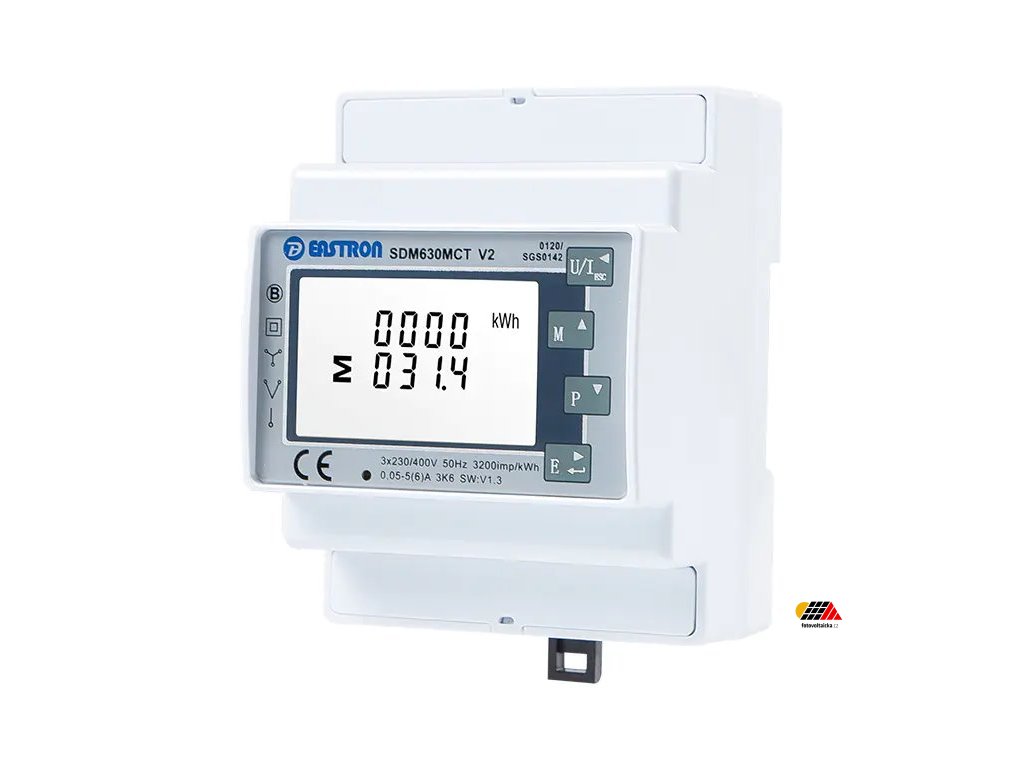

Eastron Elektroměr SDM630MCT V2, 1/3 fázový x/5A, bez cívek

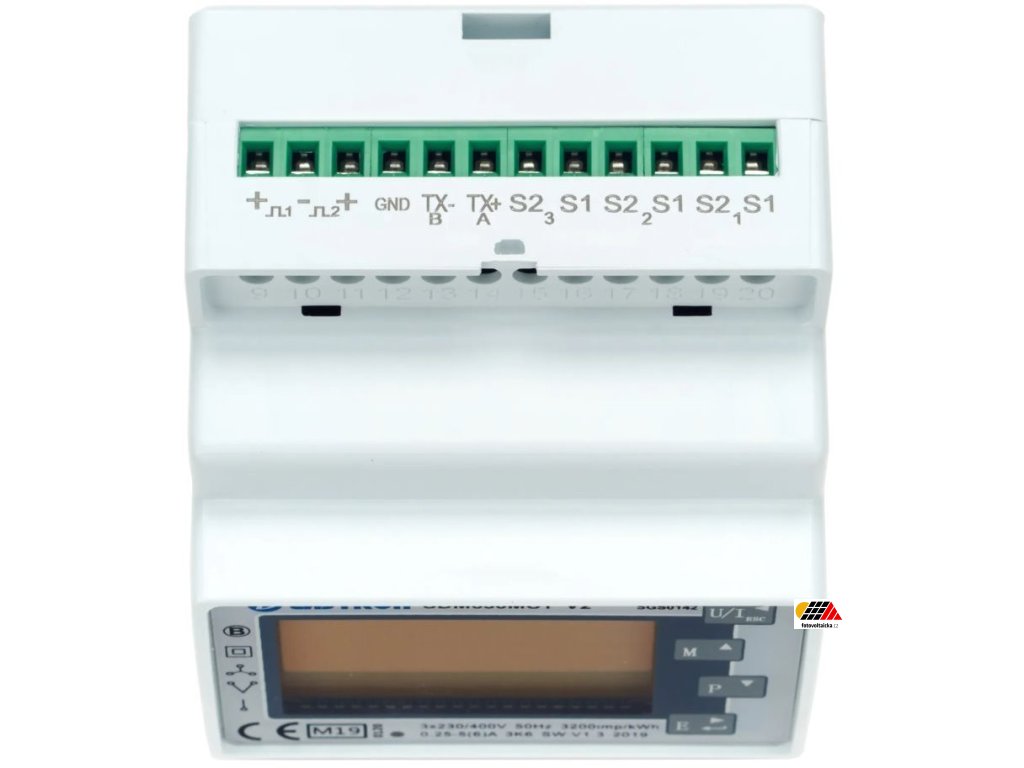

Moderní inteligentní elektroměr (verze V2) určený pro jednofázové i třífázové nepřímé měření pomocí měřicích transformátorů proudu (CT) se sekundárním proudem 5 A (např. 100/5 A, 250/5 A). Umožňuje detailně sledovat širokou škálu elektrických parametrů, včetně napětí (V), frekvence (Hz), proudu (A), účiníku (PF), výkonu (kW/kVA/kVAr), energie (kWh/kVArh) a směru toku energie (import/export). Přístroj zajišťuje přesné měření i přehledné zobrazení charakteristik v sítích jednofázových dvouvodičových (1p2w), třífázových třívodičových (3p3w) a třífázových čtyřvodičových (3p4w). Pro integraci do nadřazených systémů je vybaven komunikačním portem RS-485 (Modbus RTU). Balení neobsahuje měřicí transformátory proudu (CT).

Zobrazené parametry

• Napětí mezi fázemi a nulou (V)
• Napětí mezi fázemi (V)
• Fázový proud (A)
• Frekvence (Hz)
• Účiník (PF)
• Činný výkon (kW)
• Jalový výkon (kVAr)
• Zdánlivý výkon (kVA)
• Import a export aktivní energie (kWh)
• Import a export jalové energie (kVArh)
• Celková aktivní a jalová energie
• Celkové harmonické zkreslení napětí (U% THD)
• Celkové harmonické zkreslení proudu (I% THD)
• Maximální proudová spotřeba (MD A)
• Maximální odběr výkonu (MD kW)

Důležité vlastnosti

• Napětí mezi fází a nulovým vodičem: 100–276 V AC (neplatí pro 3p3w)
• Napětí mezi fázemi: 173–480 V AC (pouze pro 3p)

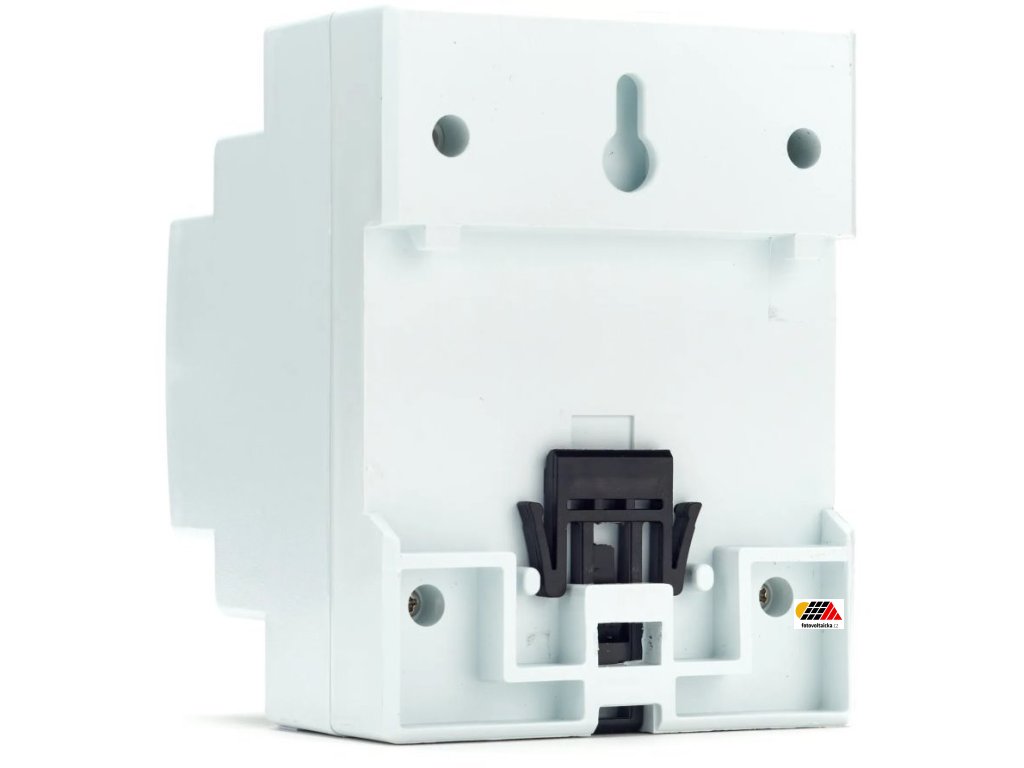

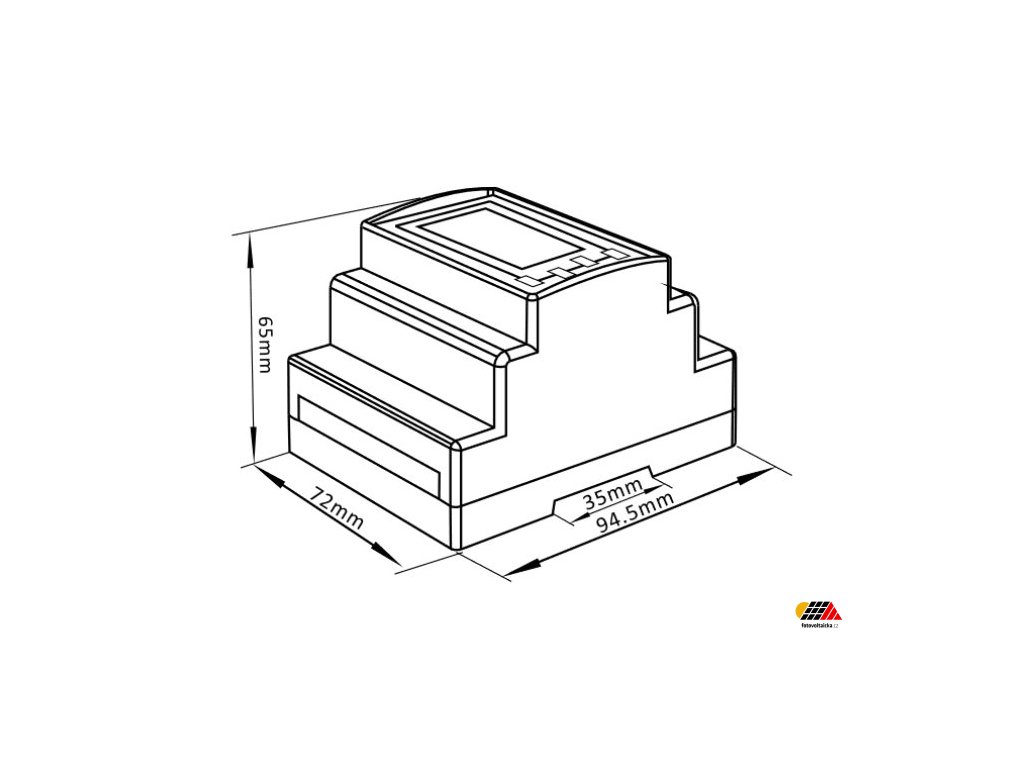

• Rozměry: 94,5 × 72 × 65 mm (DIN lišta)
• Krytí: IP51
• Certifikace: MID, třída přesnosti 0.5S / 1.0, vhodné pro fakturační i průmyslové aplikace
• Použití: měření spotřeby energie, fotovoltaické a zero-export systémy, nabíjecí stanice EV
